DWG ファイルの開き方、CAD なしで

2017年の Yahoo!知恵袋に、はじめて DWG ファイルを受け取った人の質問がありました。Jw_cad でも DWG TrueView でも開けなかった、内容を確認して印刷したいだけなのに、という相談で、閲覧は 4,458 回です。2022年にも、メールに添付された DWG を見るにはソフトを必ずダウンロードしなければならないのか、という質問が出ています。

DWG ファイルとは

DWG は AutoCAD が図面を保存する形式です。線と文字だけでなく、レイヤ、寸法、ブロック、印刷用に整えたレイアウトが一つのファイルに入っています。写真や PDF と違って、パソコンに標準で開くソフトがないため、ダブルクリックしても何も起きないか、アプリを選ぶ画面が出るだけです。

日本でよく使われる Jw_cad は JWW が本来の形式で、公式サイトの更新履歴には DXF と SXF の読み書きが書かれていますが、DWG を直接読み込むという記載は見つけられませんでした。Jw_cad で DWG が開けないのは珍しいことではありません。

DWG を開く 3 つの方法

同じブラウザ ビューアでも、ファイルの行き先は違います。Autodesk Viewer はファイルを Autodesk のサーバーへ送って開き、EZPZ CAD ビューアはブラウザの中で読み込んで端末の外へ出しません。ツールごとの違いは「無料 CAD ビューア比較」に表でまとめました。

CAD なしでブラウザで開く手順

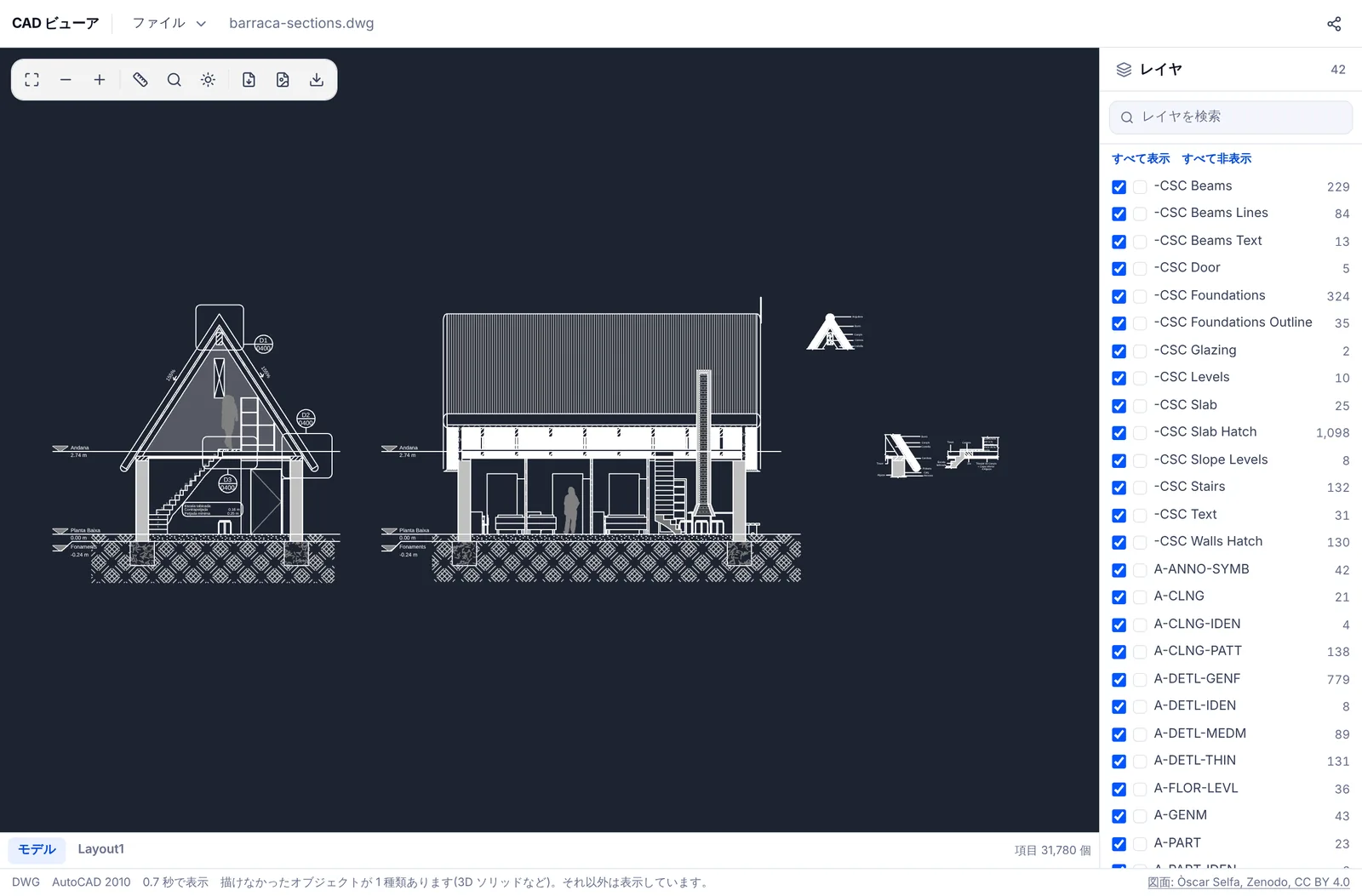

EZPZ CAD ビューアを開き、届いた DWG を画面にドラッグ＆ドロップします。少し待つとモデル空間が暗い背景で開き、右にレイヤ一覧が出ます。ドラッグで移動、ホイールでズームし、F キーで全体表示に戻ります。ファイルが手元になければ「サンプルを見る」で DWG を選んで試せます。

スマートフォンで開くとき

スマートフォンには DWG を開くアプリが標準では入っていません。メールや LINE で届いた DWG をいったん端末に保存し、Safari か Chrome で CAD ビューアを開いて「ファイルを開く」から選びます。1 本指で移動、2 本指でズームします。レイヤはレイヤのボタンにあります。とても大きな図面はメモリが足りないことがあるので、そのときはパソコンで開きます。

印刷する、PDF にする

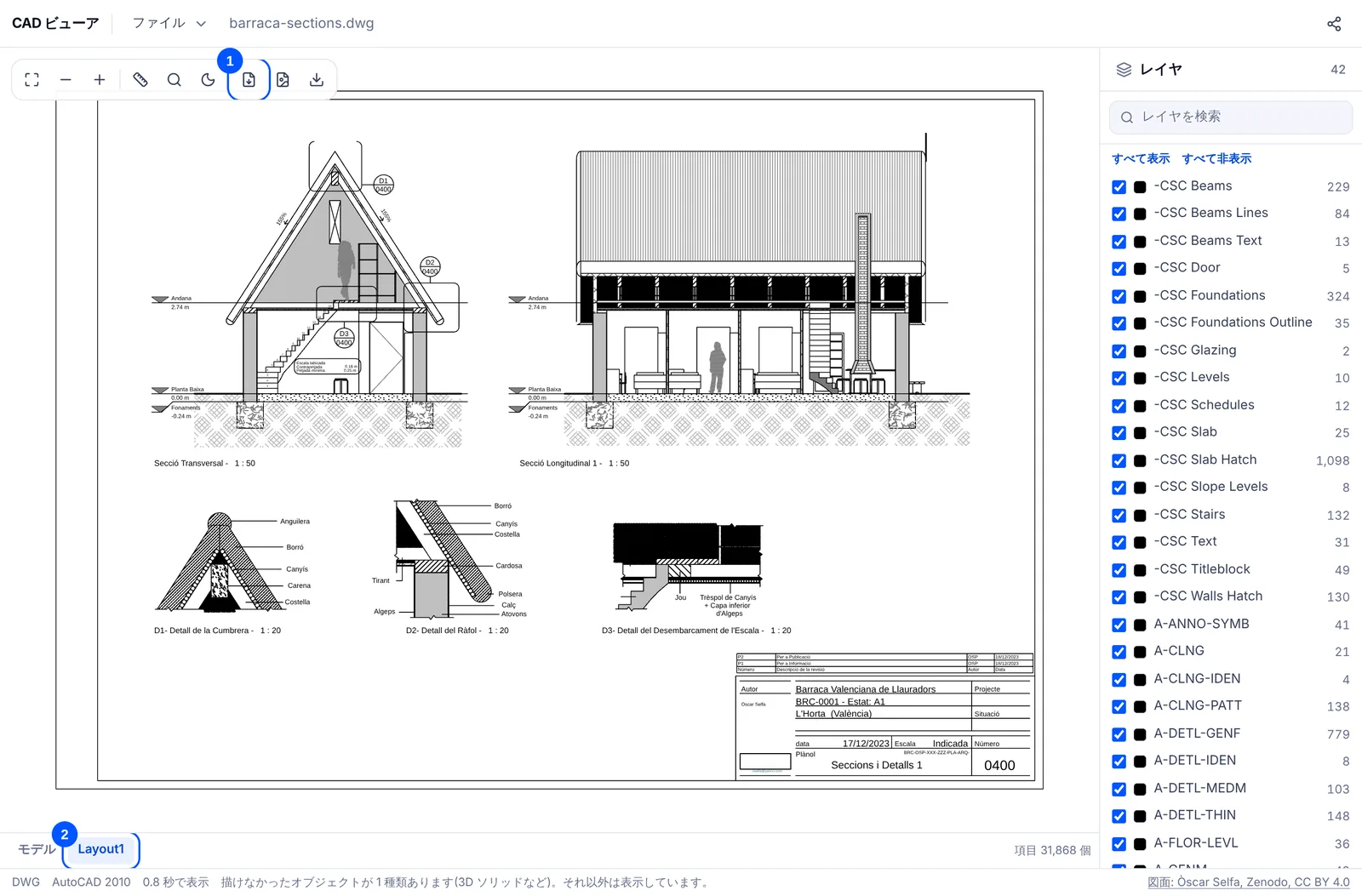

印刷するなら、下のタブでレイアウトを選ぶのがおすすめです。レイアウトには図枠と表題欄が印刷する形で入っています。PDF のボタンを押すと、いま見ているシートが PDF で保存されるので、その PDF をいつもどおり印刷します。画像で送るなら PNG、線を別のソフトで使うなら SVG でも保存できます。

モデル空間を保存するときは、太陽のボタンで明るい背景に切り替えてからにしましょう。要らないレイヤをオフにして保存すれば、その状態のまま PDF になります。

開けないときの確認点

• ファイルが圧縮(zip など)で届いたら、先に解凍して DWG だけを入れます。
• DWG のバージョン: EZPZ CAD ビューアは AutoCAD 1.4 から 2018 以降の形式まで開きます。それでも読めないバージョンなら、送り主に別のバージョンか DXF で保存し直してもらいます。
• パスワード付きの図面は開けません。パスワードなしで送り直してもらいます。
• 拡張子が .dwf なら DWG ではありません。従来の DWF は開けず、DWFx は開けます。
• 最後まで読み込めなかったと出る場合は、ダウンロードが途中で止まったか、ファイルが壊れている可能性があります。もう一度受け取ってみます。

圧縮ファイルの解凍も、インストールなしでブラウザでできます。

原因ごとの症状と対処は「DWG が開かないときの直し方」にまとめました。DWG TrueView を入れられない場合は「DWG TrueView なしで DWG を見る」も参考にしてください。
