DWG TrueView なしで DWG を見る方法

2014年の Yahoo!知恵袋に、DWG の図面 500 枚を Mac で作業するように言われたという相談がありました。CAD の仕事で Windows が前提になっている場面は今も多く、Mac しか手元にない人は、まず図面を開くところで止まってしまいます。

DWG TrueView とは

AutoCAD を作っている Autodesk の無料 DWG ビューアです。公式の案内によると、DWG と DXF を開き、計測し、印刷し、PDF を作り、DWG を別のバージョンに変換して保存できます。会社で使ってよいかについては、Autodesk のサポート記事に、Autodesk のビューアは個人でも商用(企業)でもすべて無料と書かれています。

引っかかるのは規約ではなく動作環境です。製品ページの条件は 64 ビット版 Windows 11 または 10、メモリ 8GB、インストールに約 4GB の空き容量です。

どこで止まるか

インストールなしでブラウザで DWG を開く

EZPZ CAD ビューアは、ブラウザの中で DWG を読み込みます。登録は不要で、ファイルは端末の外に出ません。図面を社外に出せない場合にも使えるのはこのためです。Safari、Chrome、Edge が動く Mac、Windows、スマートフォンで同じ画面が開きます。

手元にファイルがなくても、「サンプルを見る」で DWG を選べば先に試せます。拡張子ではなくファイルの中身で形式を判別します。DWG は AutoCAD 1.4 から 2018 以降の形式まで、R12 以前や R13・R14 の図面も開けます。Jw_cad の JWW と電子納品の SFC・P21 も同じ画面で開けます。

レイヤ、レイアウト、距離計測、PDF 保存

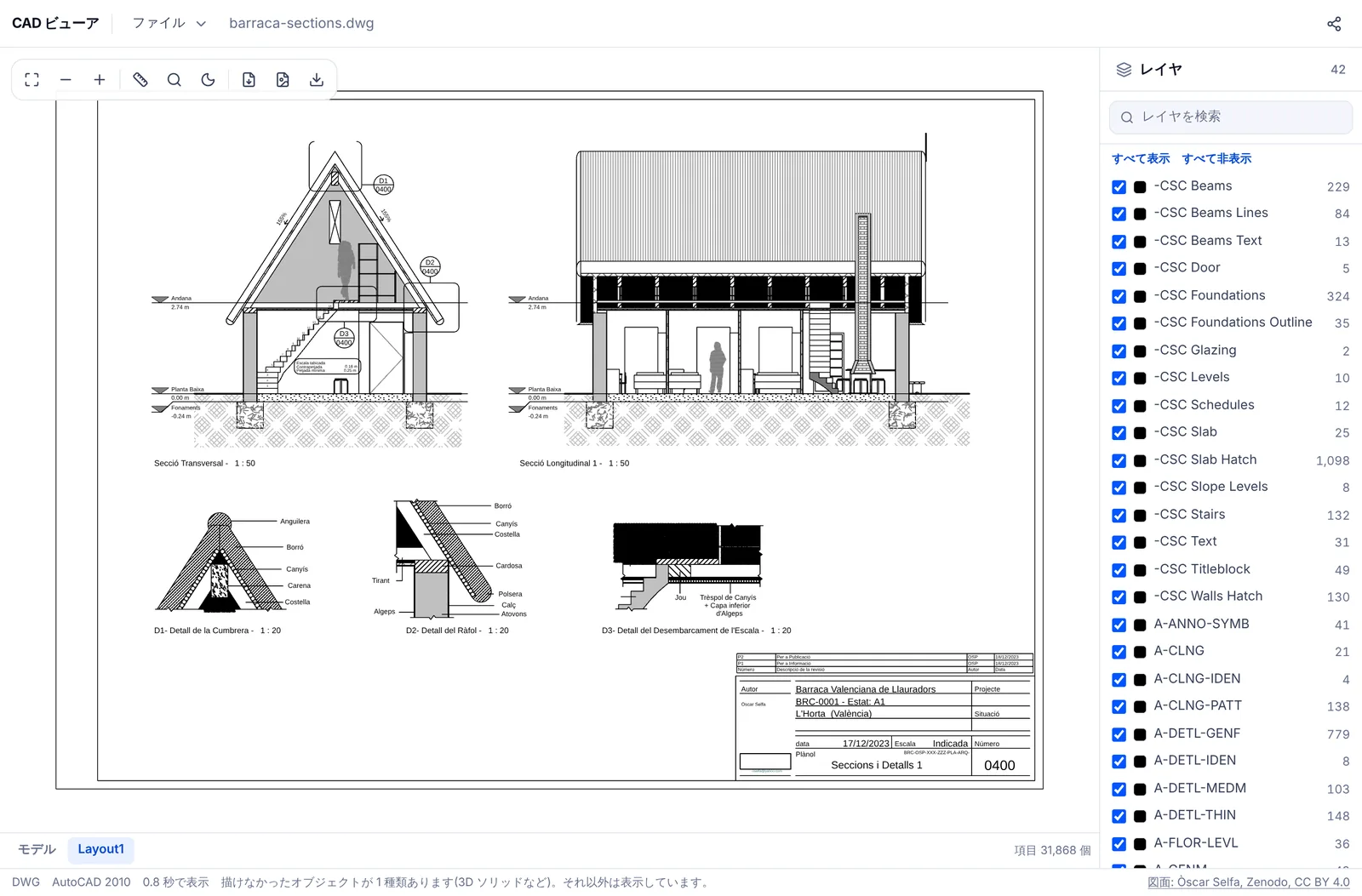

モデルとレイアウト

下のタブにモデルとレイアウトの名前が並びます。モデル空間は CAD ソフトと同じく暗い背景で開き、太陽のボタンで明るい背景に切り替えます。レイアウトではビューポートの中のモデルも描きます。

レイヤ

右の一覧にレイヤ名と図形の数が出て、最初はファイルに保存されたオン・オフのままです。チェックで切り替え、「すべて表示」「すべて非表示」とレイヤの検索もあります。

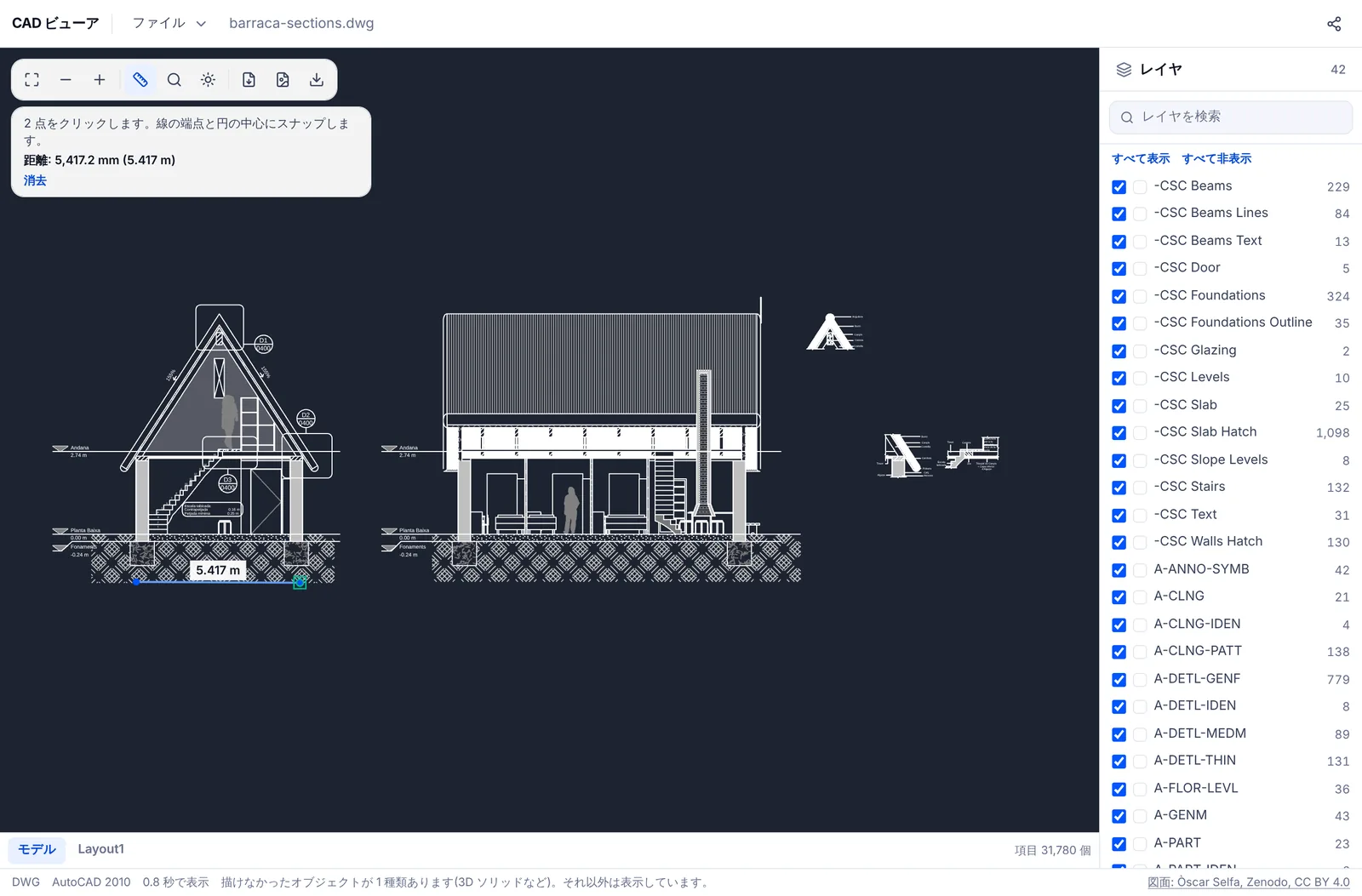

距離の計測

定規のボタンか M キーを押して 2 点をクリックすると、長さが mm と m で出ます。点は線の端点と円の中心にスナップします。文字の検索(Ctrl+F)で、図面の中の室名や図番も探せます。

PDF で保存

いま見ているシートを PDF、PNG、SVG で保存します。PDF にすれば Mac のプレビューでそのまま印刷できます。500 枚を一度に変換する機能はなく、1 枚ずつの作業になります。

できないこと

• 閲覧専用です。図面の修正や、別の DWG バージョンへの変換保存はできません。変換が必要なら TrueView を使います。
• DWG の中の 3D ソリッド(ACIS)、外部参照、ラスター イメージ、表はまだ描きません。描けなかった種類は下のステータス行に出ます。
• パスワード付きの図面は開けません。
• 従来の DWF(W2D)は開けず、DWFx は開けます。
• とても大きな図面はスマートフォンのメモリが足りないことがあり、パソコンのほうが確実です。

ほかの無料ビューアと会社での利用条件をまとめて比べた表は「無料 CAD ビューア比較」に、DWG をはじめて受け取ったときの手順は「DWG ファイルの開き方」に書きました。
