오토캐드 뷰어 없이 DWG 보는 법

2016년 지식iN에 이런 질문이 있었다. 회사에서 도면을 확인만 하면 되는데 DWG TrueView가 기업에서도 무료인지 애매하다는 내용이다. 2022년에는 웹하드에서 받은 DWG를 아이폰으로 열었더니 지원하지 않는 형식이라고만 나온다는 질문도 나왔다. 둘 다 도면을 고칠 생각은 없다. 보기만 하면 된다.

오토캐드 뷰어(DWG TrueView)란

AutoCAD를 만든 Autodesk가 내놓은 무료 DWG 뷰어다. 공식 안내에 따르면 DWG와 DXF를 열고, 재고, 출력하고, PDF를 만들고, DWG를 다른 버전으로 바꿔 저장한다. 회사에서 써도 되는지에 대한 답은 Autodesk 지원 문서에 있다. Autodesk가 내놓은 뷰어는 모두 개인과 기업 사용 모두 무료라고 적혀 있다. 약관 걱정이라면 TrueView는 괜찮다.

문제는 약관이 아니라 설치다. 제품 안내에 적힌 조건은 64비트 윈도우 11 또는 10, 메모리 8GB, 설치 공간 약 4GB다.

어디서 막히나

설치 없이 브라우저에서 DWG 열기

EZPZ CAD 뷰어는 브라우저 안에서 DWG를 읽는다. 가입이 없고 파일은 기기 밖으로 나가지 않는다. 도면을 회사 밖으로 보내면 안 되는 경우에도 쓸 수 있는 이유다. 크롬, 엣지, 사파리 같은 브라우저가 있는 윈도우 PC, 맥, 휴대폰에서 같은 화면이 열린다.

받은 파일이 없어도 샘플로 보기에서 DWG를 골라 먼저 써 볼 수 있다. 확장자가 아니라 파일 속 내용으로 형식을 알아보니 이름이 이상해도 열린다. DWG는 AutoCAD 1.4부터 2018 이후 형식까지, R12 이전과 R13·R14 도면도 연다.

레이어, 배치, 거리 재기, PDF 저장

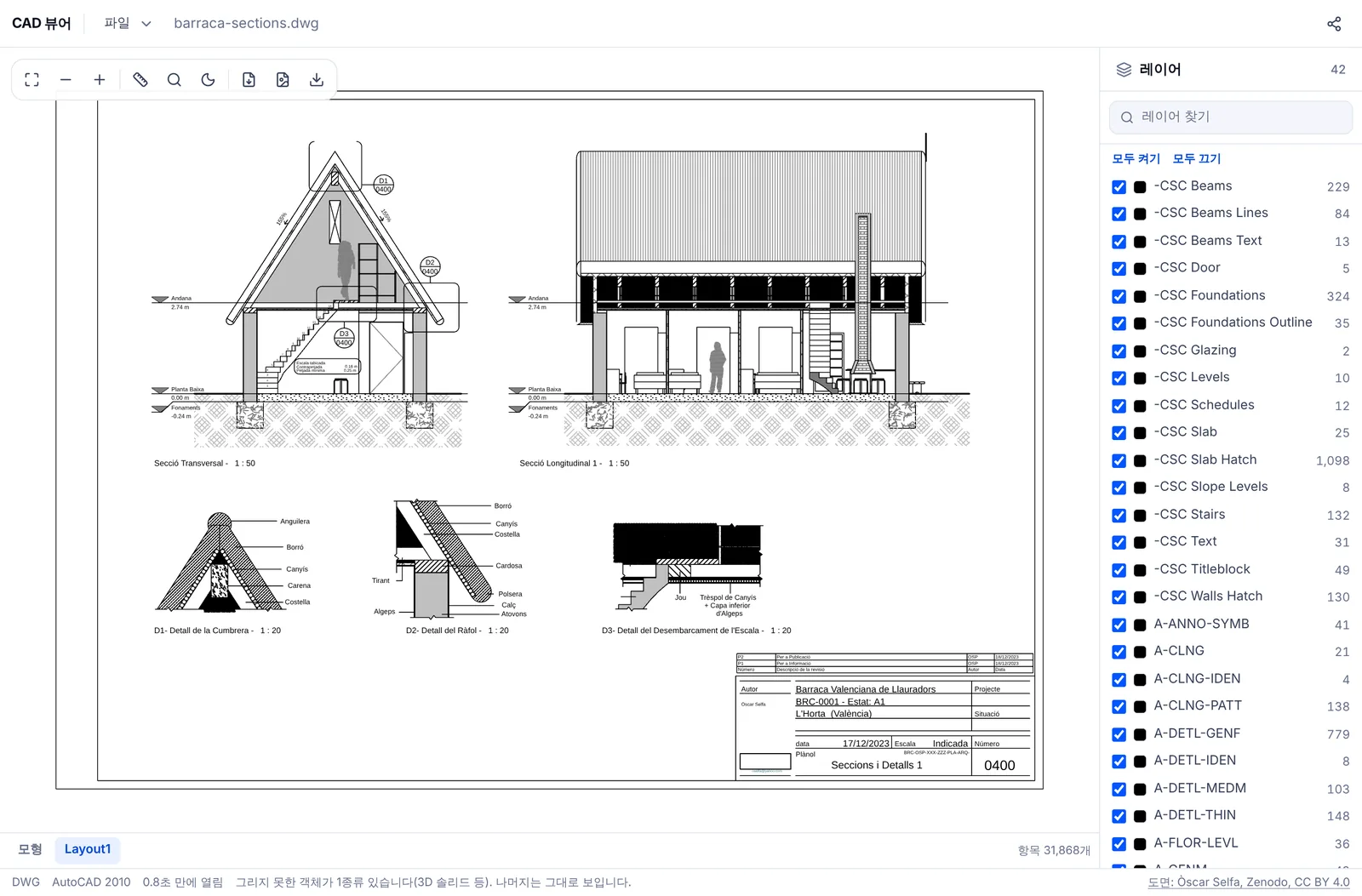

모형과 배치

아래 탭에 모형과 배치 이름이 나온다. 모형 공간은 캐드 프로그램처럼 어두운 바탕으로 열리고 해 모양 단추로 밝은 바탕으로 바꾼다. 배치에서는 뷰포트 안의 모형까지 함께 그린다.

레이어

오른쪽 목록에 레이어 이름과 개체 수가 나오고, 처음 상태는 파일에 저장된 켜짐·꺼짐 그대로다. 체크로 끄고 켜고, 모두 켜기·모두 끄기와 레이어 찾기가 있다.

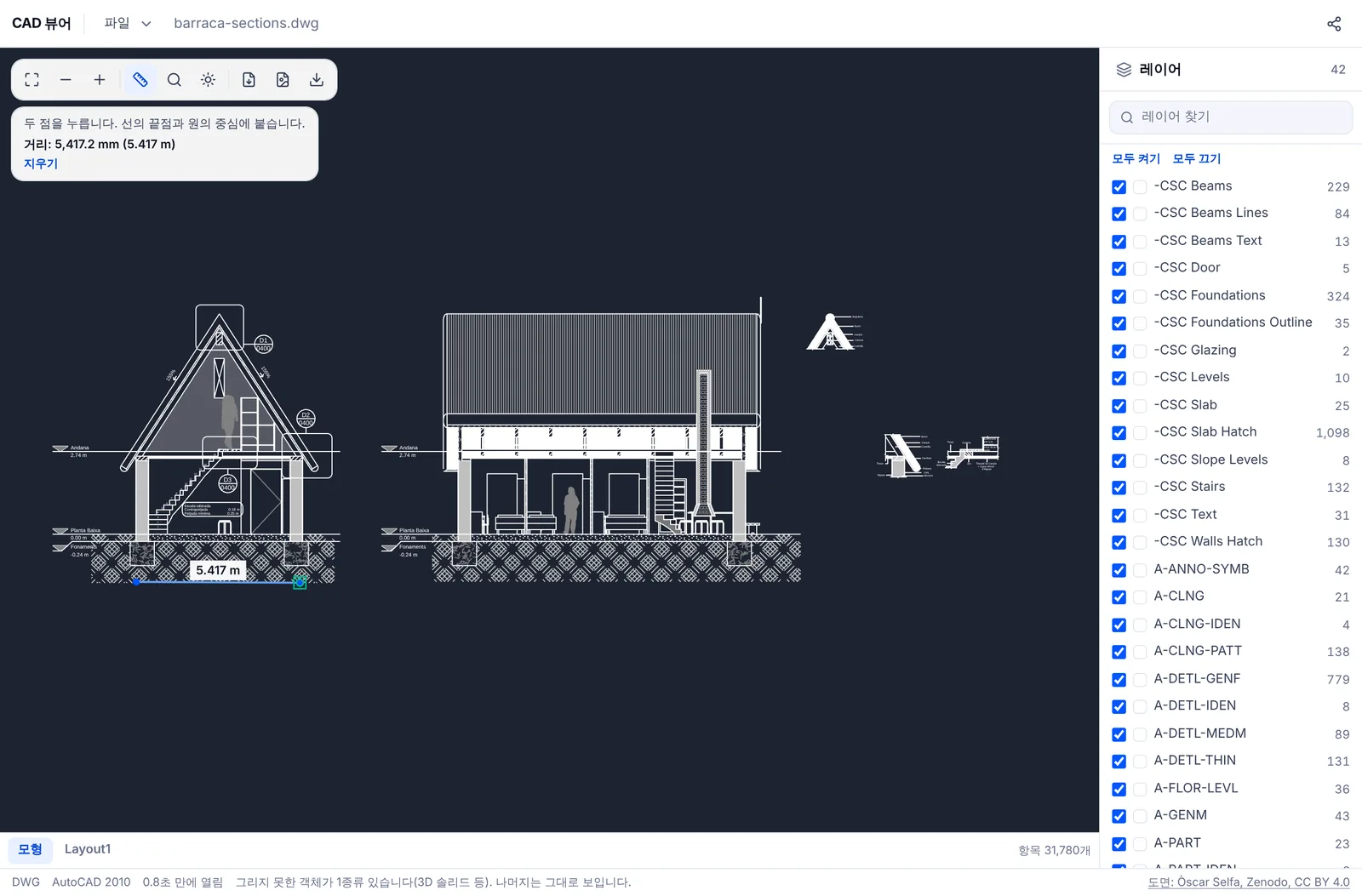

거리 재기

자 단추나 M 키를 누르고 두 점을 누르면 길이가 mm와 m로 나온다. 점은 선의 끝점과 원의 중심에 붙는다. 글자 찾기(Ctrl+F)로 도면 속 실 이름이나 도면 번호도 찾는다.

PDF로 저장

지금 보고 있는 시트를 PDF, PNG, SVG로 저장한다. 받은 PDF를 그대로 인쇄하거나 메신저로 보내면 된다. 맥에서 TrueView 없이 PDF로 뽑을 방법을 찾던 경우라면 이 단계로 끝난다.

한계도 알고 쓰자

• 보기 전용이다. 도면을 고치거나 다른 DWG 버전으로 바꿔 저장하지 못한다. 버전 변환이 필요하면 TrueView가 맞다.
• DWG 안의 3D 솔리드(ACIS), 외부 참조, 래스터 그림, 표는 아직 그리지 않는다. 그린 부분과 못 그린 종류는 아래 상태 줄에 적힌다.
• 암호 걸린 도면은 열지 못한다.
• 예전 DWF(W2D)는 열지 못하고 DWFx는 열린다.
• 아주 큰 도면은 휴대폰 메모리가 모자랄 수 있어 컴퓨터가 낫다.

다른 무료 뷰어와 회사 사용 조건을 함께 비교한 표는 무료 캐드 뷰어 추천 순위에, DWG를 처음 받았을 때의 순서는 DWG 파일 여는 법에 따로 정리했다.
