DWG 파일 여는 법, 캐드 없이

2010년 지식iN에 스스로를 완벽한 컴맹이라고 소개한 사람이 질문을 남겼다. 이메일로 받은 DWG 파일을 출력만 하면 되는데 열리지 않는다는 내용이고 조회가 3,744회다. 2022년에는 카카오톡으로 받은 도면을 어떻게 여는지 묻는 글이 조회 7,550회를 넘겼고, 같은 해 카톡으로 받은 DWG를 휴대폰에서 열 앱이 없다는 질문도 나왔다.

DWG 파일이란

DWG는 AutoCAD가 도면을 저장하는 형식이다. 선과 글자뿐 아니라 레이어, 치수, 블록, 그리고 출력용으로 꾸민 배치(레이아웃)가 한 파일에 들어 있다. 사진이나 PDF처럼 컴퓨터에 기본으로 여는 프로그램이 없어서 두 번 눌러도 아무 일이 없거나 연결 프로그램을 고르라는 창만 뜬다.

DWG를 여는 방법 3가지

브라우저 뷰어라도 파일이 어디로 가는지는 다르다. Autodesk Viewer는 파일을 Autodesk 서버로 보내서 열고, EZPZ CAD 뷰어는 브라우저 안에서 읽어 기기 밖으로 내보내지 않는다. 도구별 차이는 무료 캐드 뷰어 추천 순위에 표로 정리했다.

캐드 없이 브라우저에서 여는 순서

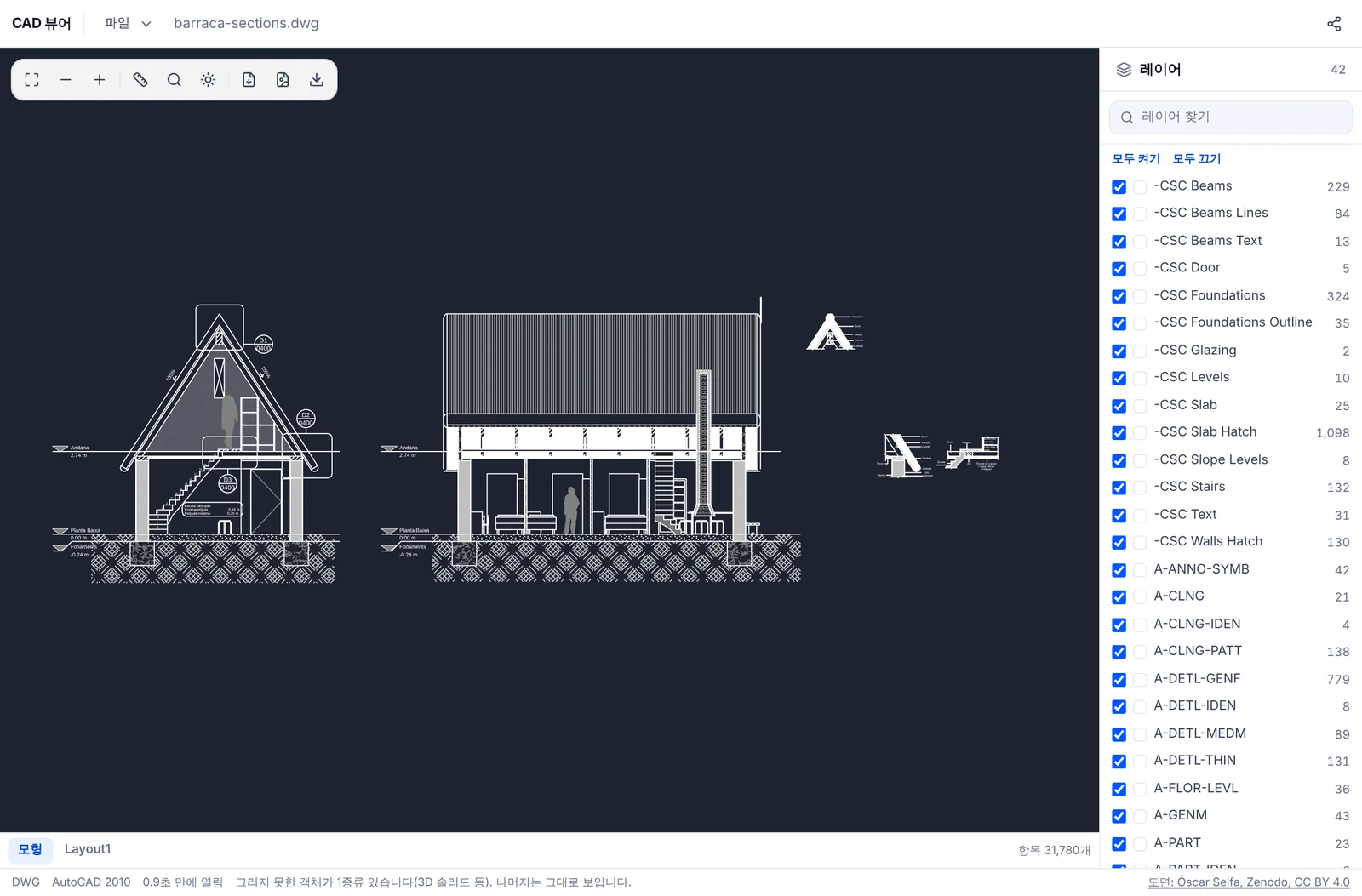

EZPZ CAD 뷰어를 열고 받은 DWG를 화면에 끌어다 놓는다. 잠시 뒤 모형 공간이 어두운 바탕으로 열리고 오른쪽에 레이어 목록이 나온다. 끌어서 옮기고 휠로 확대하며, F 키를 누르면 전체 보기로 돌아온다. 받은 파일이 없으면 샘플로 보기에서 DWG를 골라 먼저 써 봐도 된다.

휴대폰에서 열 때

휴대폰에는 DWG를 여는 앱이 기본으로 없다. 카카오톡이나 메일로 받은 DWG를 먼저 휴대폰에 저장하고, 사파리나 크롬에서 CAD 뷰어를 연 다음 파일 열기로 그 파일을 고른다. 한 손가락으로 옮기고 두 손가락으로 확대한다. 레이어는 레이어 단추에 있다. 아주 큰 도면은 휴대폰 메모리가 모자랄 수 있으니 그럴 때는 컴퓨터에서 연다.

출력하거나 PDF로 저장하기

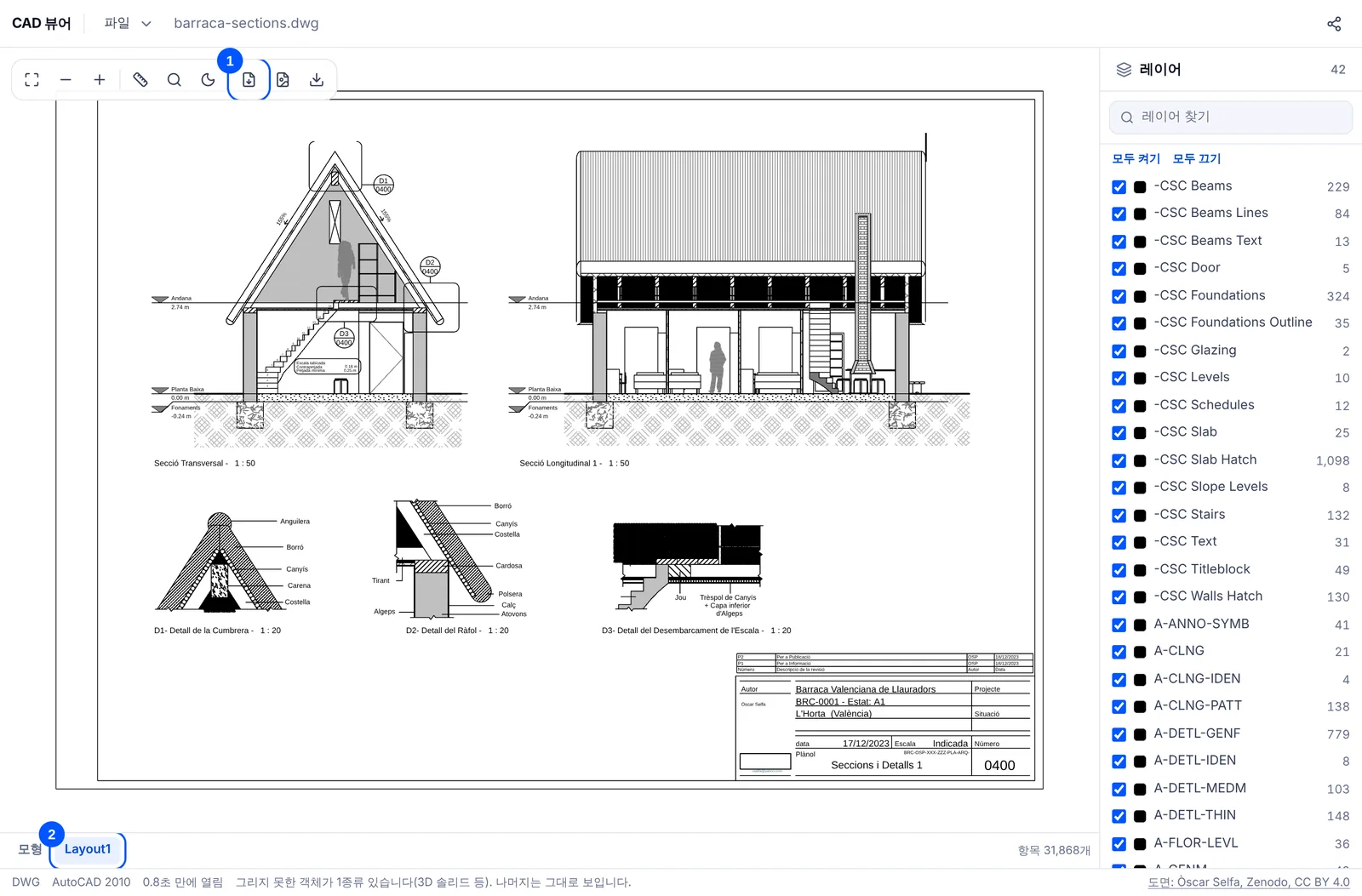

인쇄할 때는 아래 탭에서 배치를 고르는 편이 낫다. 배치에는 도면 틀과 표제란이 출력할 모양 그대로 들어 있다. PDF 단추를 누르면 지금 보고 있는 시트가 PDF로 저장되고, 그 PDF를 평소처럼 인쇄하면 된다. 그림으로 보내야 하면 PNG, 다른 프로그램에서 선을 다시 쓰려면 SVG로도 저장된다.

모형 공간은 바탕이 어두운 채로 저장되지 않게 해 모양 단추로 밝은 바탕으로 바꾼 뒤 저장하자. 필요 없는 레이어를 끄고 저장하면 그 상태 그대로 PDF에 담긴다.

안 열릴 때 확인할 것

• 파일이 압축(zip 등)으로 왔다면 먼저 풀어서 DWG만 넣는다.
• DWG 버전: EZPZ CAD 뷰어는 AutoCAD 1.4부터 2018 이후 형식까지 연다. 그래도 읽지 못한 버전이면 보낸 쪽에 다른 버전이나 DXF로 다시 저장해 달라고 한다.
• 암호가 걸린 도면은 열지 못한다. 보낸 쪽에 암호 없이 다시 보내 달라고 한다.
• 확장자가 .dwf라면 DWG가 아니다. 예전 DWF는 열지 못하고 DWFx는 열린다.
• 끝까지 읽지 못했다는 안내가 나오면 파일이 덜 받아졌거나 손상된 것일 수 있다. 다시 받아 본다.

압축 파일은 압축 풀기 도구로 설치 없이 브라우저에서 풀 수 있다.

원인별로 더 자세한 증상과 해결은 DWG 안 열림 해결에 따로 모았다. 오토캐드 뷰어를 깔 수 없는 경우는 오토캐드 뷰어 없이 DWG 보는 법을 보자.
