DWG 안 열림, 원인별 해결
DWG 안 열림 문제는 대개 몇 가지 원인 중 하나다. 버전이 안 맞거나, 압축 파일을 그대로 열었거나, 이름만 DWG인 다른 파일이거나, 파일이 망가졌거나 너무 크다. 화면에 무엇이 뜨는지로 가려낼 수 있고, 원인마다 할 일이 다르다.
지식iN에는 캐드를 2022에서 2025로 바꾼 뒤 예전 DWG가 안 열린다는 질문이 있다. 반대 경우도 흔하다. 보낸 쪽에서는 멀쩡히 열리는데 협력사에서는 버전이 안 맞아 못 연다는 질문이다. 둘 다 버전 탓 같지만 원인은 다를 수 있다.
근거로 하나 더 보탠다. EZPZ CAD 뷰어에서 DWG를 열지 못한 실제 기록을 모아 보니 네 갈래였다. 그때는 아직 못 읽던 옛 DWG(R12 이전), 알집 같은 압축 파일을 풀지 않고 넣은 경우, CAD가 아닌 다른 형식, 그리고 큰 파일에서 메모리가 모자란 경우다. 옛 DWG는 그 뒤로 읽도록 고쳤다.
DWG 안 열림, 증상부터 확인하자
| 보이는 것 | 원인 | 할 일 |
|---|---|---|
| 더 새 버전에서 만들어 열 수 없다는 안내 | 보낸 쪽이 내 캐드보다 새 형식으로 저장했다 | 옛 형식으로 다시 저장해 달라고 하거나 뷰어로 본다 |
| 아주 오래된 도면만 안 열린다 | R12 이전의 옛 형식을 못 읽는 프로그램이다 | 옛 형식까지 읽는 뷰어로 연다 |
| 파일 이름 끝이 .zip, .egg, .alz다 | 압축 파일이다 | 압축부터 풀고 안의 .dwg를 연다 |
| 이름은 .dwg인데 형식이 아니라고 나온다 | 다른 형식이거나 확장자만 바뀐 파일이다 | 보낸 사람에게 원래 형식을 묻는다 |
| 끝까지 읽지 못했다, 손상됐다고 나온다 | 덜 받았거나 망가진 파일이다 | 다시 받고, 캐드의 복구 기능을 쓴다 |
| 암호를 묻거나 암호 때문에 못 연다고 나온다 | 암호를 건 도면이다 | 보낸 사람에게 암호 없는 사본을 받는다 |
| 열다가 멈추거나 너무 크다고 나온다 | 기기 메모리가 모자라다 | PC에서, 다른 탭을 닫고 연다 |
1. 버전이 안 맞을 때
오토캐드는 판마다 DWG 형식이 바뀌어 왔고, 옛 프로그램은 자기보다 새 형식을 열지 못한다. 그런데 Autodesk 안내에 따르면 AutoCAD 2019부터 2026까지는 모두 2018 형식으로 저장한다. 그러니 2022에서 2025로 바꾼 경우라면 형식 차이로는 설명되지 않는다. 이럴 때는 아래의 압축, 손상, 다른 형식 쪽을 먼저 의심하는 편이 빠르다.
| 파일 속 버전 표시 | 그 형식을 쓰는 오토캐드 |
|---|---|
| AC1009 | Release 11, 12 |
| AC1012 | Release 13 |
| AC1014 | Release 14 |
| AC1015 | 2000, 2000i, 2002 |
| AC1018 | 2004, 2005, 2006 |
| AC1021 | 2007, 2008, 2009 |
| AC1024 | 2010, 2011, 2012 |
| AC1027 | 2013부터 2017 |
| AC1032 | 2018 이후 |
협력사의 캐드가 더 옛 판이라면 보내는 쪽에서 다른 이름으로 저장할 때 파일 형식을 받는 쪽 판으로 낮추면 된다. Autodesk의 무료 프로그램 DWG TrueView도 옛 버전용으로 변환하는 기능을 안내한다.

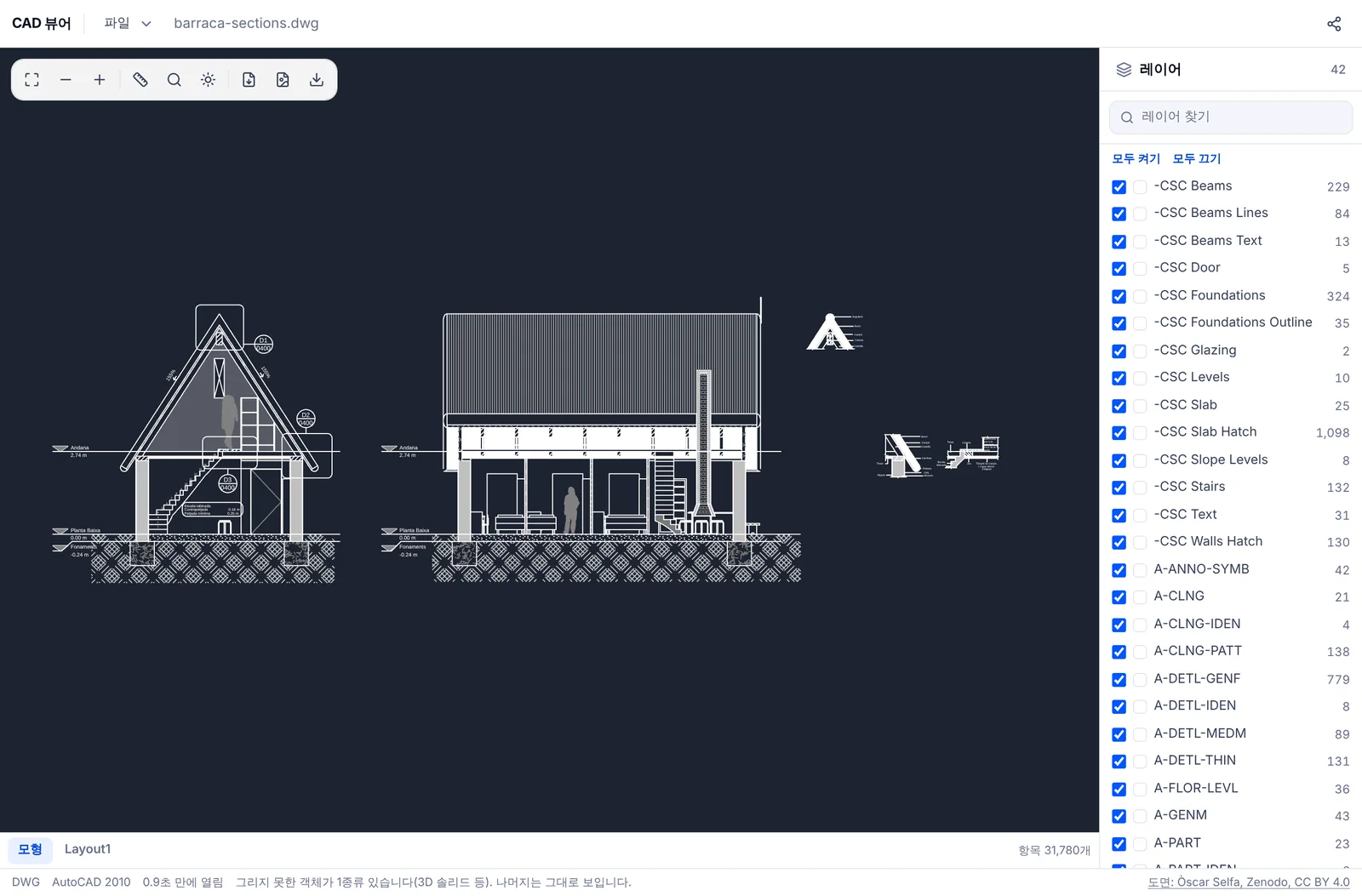

보기만 하면 된다면 판을 맞출 필요가 없다. EZPZ CAD 뷰어는 AutoCAD 1.4부터 2018 이후 형식까지의 DWG를 브라우저에서 연다. 열면 아래 상태 줄에 그 파일이 어느 판 형식인지 나와서 협력사에 무엇으로 저장해 달라고 할지도 정하기 쉽다.
2. 아주 오래된 DWG
오래전에 그린 도면 중에는 R12 이전 형식이 있고, 이런 파일은 요즘 프로그램이나 뷰어에서 안 열리기도 한다. 우리 뷰어도 처음에는 이런 파일을 못 열었고, 지금은 R12 이전과 R13·R14까지 읽는다. 다만 R12 이전 파일은 단위 정보가 없어 mm로 보고, 3D 개체는 평면에 눌러 그린다.
3. 압축 파일을 그대로 넣었을 때
도면 여러 장을 메일로 보낼 때는 zip이나 알집(.egg, .alz)으로 묶는 경우가 많다. 이 파일을 그대로 CAD 프로그램이나 뷰어에 넣으면 도면으로 읽히지 않는다. 먼저 압축 풀기에서 풀고 안에 든 .dwg를 따로 연다. ZIP·7z·RAR과 알집을 설치 없이 브라우저에서 푼다. 압축 자체가 안 풀리면 압축파일 안열림 글을 보자.
4. CAD가 아닌 다른 형식일 때
도면이라던 파일이 PDF나 그림일 때도 있다. 우리 뷰어는 확장자가 아니라 파일 속 내용으로 형식을 알아보기 때문에, 이름만 .dwg인 파일을 넣으면 진짜 DWG 파일로 보이지 않는다고 알려 준다. 윈도 탐색기에서 파일 확장명 표시를 켜고 이름 끝을 확인한 뒤, 보낸 사람에게 원래 형식을 물어보자.
5. 손상됐거나 덜 받은 파일
내려받기가 중간에 끊기면 뒤가 잘린 파일이 남는다. 보낸 사람에게 원래 크기를 물어 비교하고 다시 받는 것이 가장 확실하다. 오토캐드가 있다면 Autodesk 도움말이 안내하는 RECOVER(복구) 명령으로 망가진 도면을 고쳐 열 수 있고, 같은 폴더의 .bak 파일 확장자를 .dwg로 바꿔 직전 저장본을 열 수도 있다.
6. 암호가 걸린 도면
Autodesk 안내에 따르면 AutoCAD 2016부터는 도면에 암호를 거는 기능이 빠졌다. 그래도 그 전에 암호를 걸어 둔 파일은 남아 있다. 우리 뷰어는 암호 걸린 도면을 열지 못하니 보낸 사람에게 암호를 풀고 저장한 사본을 받자.
7. 파일이 너무 클 때
수십만 개의 선이 든 큰 도면은 기기 메모리를 많이 쓴다. 휴대폰에서 열다가 멈춘다면 PC에서 다시 열고, 다른 탭과 프로그램을 닫아 두자. 브라우저에서 열기에는 너무 크다는 안내가 나오면 보낸 사람에게 필요한 시트만 나눠 달라고 하는 편이 빠르다.
열렸는데 일부만 보일 때
우리 뷰어는 3D 솔리드(ACIS), 외부 참조, 래스터 그림, 표를 아직 그리지 않는다. 이런 개체가 있으면 상태 줄에 그리지 못한 객체가 몇 종류인지 알려 주고 나머지는 그대로 보인다. 외부 참조로 붙여 둔 도면은 그 파일을 함께 받아야 한다. 캐드 없이 DWG를 여는 다른 길은 DWG 파일 여는 법과 무료 캐드 뷰어 순위 글에 정리했다.
AutoCAD, DWG, DWG TrueView는 Autodesk의 상표입니다. EZPZ File은 Autodesk와 제휴 관계가 없습니다.
자주 묻는 것
- 캐드를 새 버전으로 바꿨더니 예전 DWG가 안 열려요
- AutoCAD 2019부터 2026까지는 같은 2018 형식을 쓰기 때문에, 이 경우는 버전보다 압축 파일, 손상, 연결 프로그램 같은 다른 원인을 먼저 확인하세요. (출처: 네이버 지식iN)
- 협력사에서 버전이 안 맞아 못 연대요
- 받는 쪽 캐드가 더 옛 판이면 보내는 쪽에서 다른 이름으로 저장할 때 형식을 그 판으로 낮추면 됩니다. 보기만 하면 되는 쪽이라면 브라우저 뷰어로 열 수도 있습니다. (출처: 네이버 지식iN)
- DWG가 어느 버전인지 어떻게 알아요?
- EZPZ CAD 뷰어로 열면 아래 상태 줄에 AutoCAD 2010처럼 그 파일의 형식이 나옵니다.
- 압축 파일로 받은 도면은 어떻게 여나요?
- zip이나 알집(.egg, .alz)은 먼저 풀어야 합니다. EZPZ 압축 풀기에서 설치 없이 풀고, 안에 든 .dwg를 CAD 뷰어에 넣으면 됩니다.
- 망가진 DWG를 고칠 수 있나요?
- 덜 받은 파일은 빠진 부분을 되살릴 수 없어 다시 받아야 합니다. 오토캐드가 있다면 RECOVER 명령이나 같은 폴더의 .bak 파일로 열어 볼 수 있습니다. 우리 뷰어는 보기 전용이라 파일을 고치지 않습니다.
